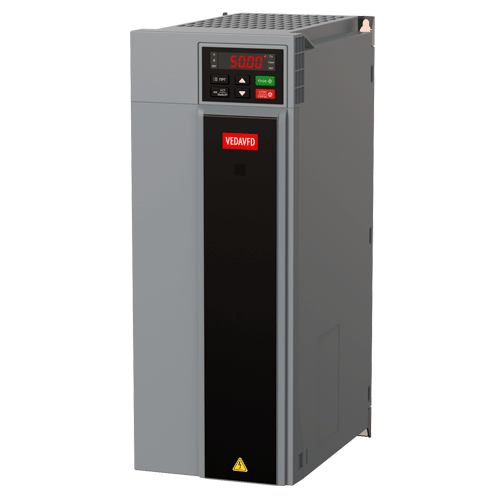

Преобразователь частоты VF-101
VF-101 – специализированные частотные преобразователи для применения с насосами, вентиляторами, системами пожаротушения, подъемными механизмами, для общепромышленного применения с тяжелыми пусками:
- с электродвигателями мощностью: от 0,75 до 1120 кВт;
- в сетях электроснабжения: 1х220 В, 3х380 В, 3х660В, 3х1140В (в зависимости от модели).
Перегрузочная способность 120% либо 150% (в зависимости от модели).
Особенность серии VF-101 – возможность заказать частотные преобразователи со степенью защиты IP54 в металлическом корпусе.
Преобразователи частоты VF-101 FireMode Drive имеют специальное программное обеспечение, требуемое для работы с противопожарным оборудованием (режим работы «Fire Mode» в случае пожара позволяет им работать вплоть до полного выхода из строя).
Приводы VF-101 FireMode Drive сертифицированы как компонент пожарных приборов управления по ТР ЕАЭС 043/2017 (ГОСТ 53325-2012).
Технические характеристики VF-101
| Входное напряжение, В |
~1х220 / ~3х380 / ~3х660 / ~3х1140 |
|---|---|
| Частота сети, Гц | 50/60 ±5 % |
| Выходное напряжение | 0-100 % входного напряжения |
| Выходная частота, Гц | 0-299 Гц |
| Точность регулирования частоты на выходе | ±0,5% от максимального значения частоты |
| Перегрузочная способность по току от номинального значения |
Высокая: 150 % – 89 с, 180 % – 10 с, 200 % – 3 с Нормальная: 120 % – 35 с, 140 % – 9 с, 150 % – 3 с |
| Режим управления двигателем |
U/f без обратной связи. Векторное управление без датчика положения. |
| Несущая частота | 1-16 кГц |
| Входы |
2 аналоговых входа по напряжению или току; 5 цифровых входов |
| Выходы |
1 аналоговый выход по току и напряжению, 1 цифровой выход, 1 реле |
| Степень защиты корпуса |
IP20 |
| Рабочая температура |
-10…+50 °C (снижение номинальных характеристик при превышении 40 ˚C) |
Опции для VF-101
| Код для заказа | Описание |
|---|---|
| PCB00001 | Внешний цифровой двухстрочный пульт |
| PCB00002 | VF-101 опция ProfiBus |
| PCB00003 | VF-101 опция ProfiNet |
| PCB00004 |
VF-101 опция расширения входов/выходов (1 аналоговый выход, 4 цифровых входа, 1 релейный выход, 1 цифровой выход, 1 вход датчика PT100/PT1000/KTY) |
| PCB00005 |
VF-101 энкодерная опция 5 В |
| PCB00006 | VF-101 энкодерная опция 12 В |
| PCB00007 |
VF-101 резольверная опция |
| PCB00008 |
VF-101 опция CANopen |
| PCB00009 |
VF-101 опция EtherCat |
| PCB00010 |
Внешний цифровой однострочный пульт |
| PCB00011 |
Внешний графический пульт оператора |
| PBC00011RU | Внешний графический пульт оператора с русскоязычным интерфейсом |
| PBC00016 |
Держатель панели управления |
| PBC00018 |
VF-101 опция Modbus TCP/IP, 24 В |
| PBC00019 |
Панель для тормозного модуля |
| PBV10101 |
HMI-панель с русскоязычным интерфейсом |
| YBA00001 |
Расширенная гарантия 36 месяцев |
| YBA00002 |
Расширенная гарантия 48 месяцев |
| YBA00003 |
Расширенная гарантия 60 месяцев |
Правила маркировки:
| VF-101-PXXX-XXXX-X-TX-E20-B-H-D | ||
|---|---|---|
| VF-101 | Серия продукта | |
| PXXX | Номинальная мощность, кВт | |
| XXXX | Номинальный ток, А | |
| X | Перегрузочная способность | |
| A | Нормальная (120 %) | |
| U | Высокая (150 %) | |
| TX | Класс напряжения | |
| S2 | 1х220 В | |
| T4 | 3х380 В | |
| T6 | 3х660 В | |
| T6 | 3х1140 В | |
| E20 | Класс защиты | |
| E20 | IP20 | |
| E54 | IP54, металлический корпус | |
| C54 | IP54, металлический корпус | |
| B | Тормозной прерыватель | |
| B | Встроенный | |
| N | Без тормозного прерывателя | |
| H | Класс ЭМС | |
| H | Базовый ЭМС | |
| D | Входной DC-дроссель | |
| D | Встроенный DC-дроссель | |
| N | Без дросселя | |
