Технические характеристики контроллера SMH5

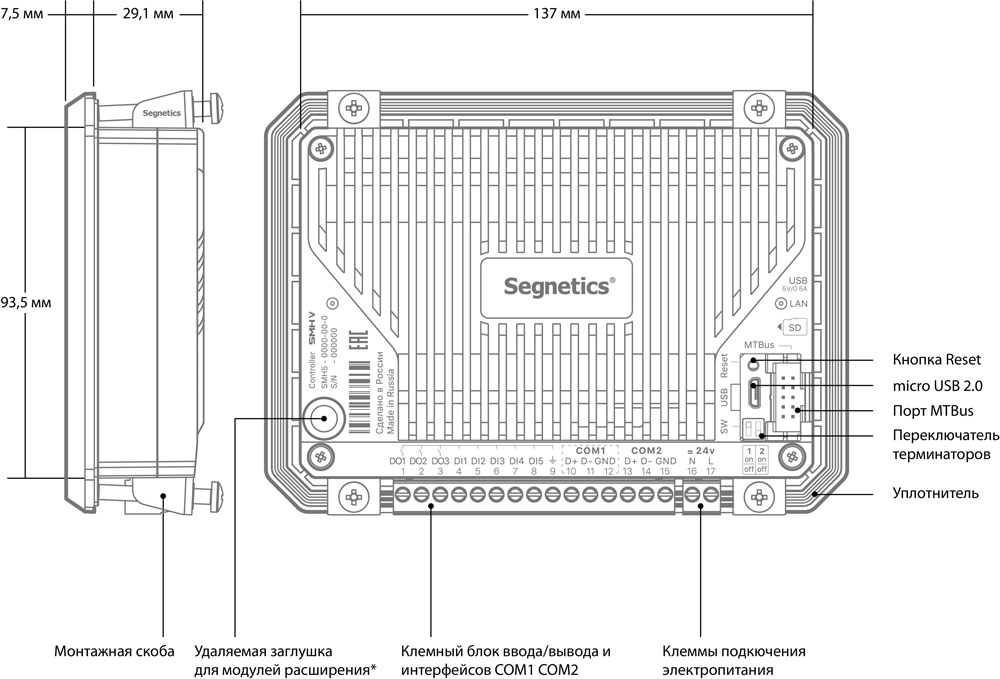

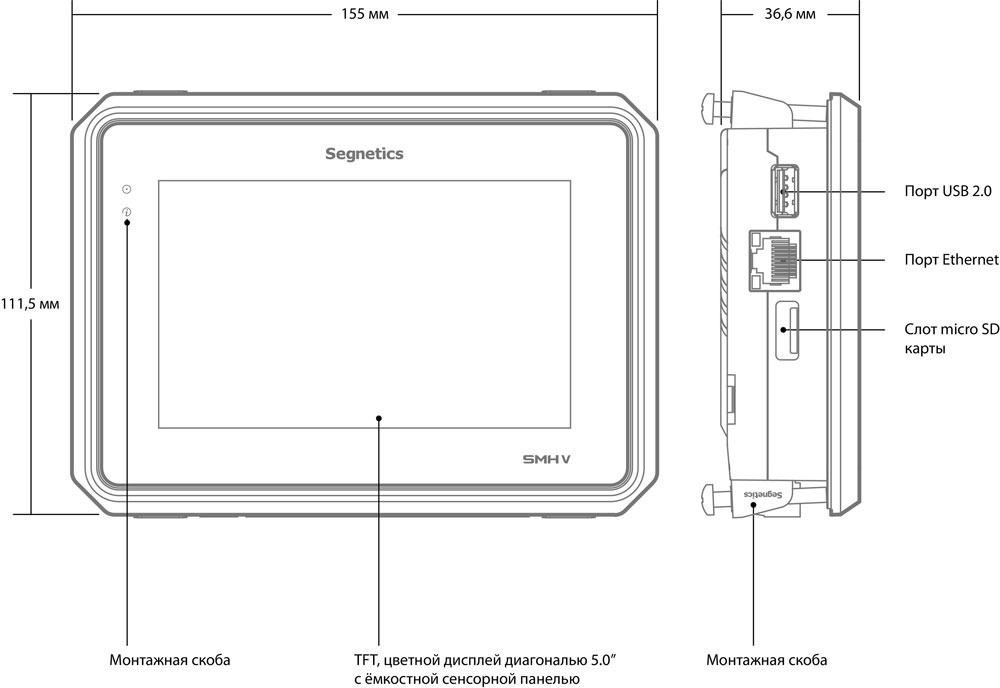

Габаритные и установочные размеры панели SMH5
Технические характеристики контроллера SMH5
|
HMI | |
|---|---|
| Графический дисплей |
TFT, цветной «TrueColor», диагональ 5” (автоматическая регулировка яркости подсветки) |
| Разрешение экрана | 800х480 точек |
| Сенсорная панель | Проекционно-ёмкостный Touch Screen, по всей зоне дисплея. Определение до 5 нажатий одновременно. |
| Клавиатура | нет |
| Звуковая сигнализация | Однотональная |
| Часы реального времени | Сменная батарея CR1632 (время работы до 7 лет) |
| Светодиодная индикация |
4 индикатора: 1 состояния прибора, 1 трёхцветный пользовательский, 2 индикатора обмена данными |
| Питание | |
| Номинальное напряжение | 24 В постоянного или переменного тока |
| Рабочий диапазон напряжений |
От 16 до 48 В постоянного тока От 18 до 36 В переменного тока |
| Максимально допустимое напряжение | Кратковременно до 60 В |
| Потребляемая мощность |
Не более 9 Вт без модулей расширения; Не более 16 Вт с модулями расширения |
| Возможность работы от USB | Для конфигурирования контроллера и обновления ПО |
| Тип защиты | Плавкий предохранитель 2А (несменяемый)** |
| Класс защиты от поражения электрическим током | III |
| Интерфейсы | |
| RS-485 (COM1) |
Гальванически изолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU |
| RS-485 (COM2) |
Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU, MTBus |
| Порт MTBus | Подключение до двух модулей MRL кабелем длиной 1 метр |
| USB-Device | Стандарт USB 2.0, Разъём: типа Micro-B |
| USB-Host | Стандарт USB 2.0, 0,5 А Разъём: типа А (большой разъём) |
| Беспроводной модем* | Поддержка сетей 4G LTE, SMS, Разъем SMA для подключения внешней антенны, MicroSIM |
| Ethernet |
10Base-T / 100Base-TX, Гальваническая изоляция 1.5 кВ |
|
Вычислительное ядро | |
| Память |
ОЗУ: 512 MB ПЗУ: 2GB eMMC Flash |
| Операционная система | Linux Debian + автоматический режим Suspend |
|
Дискретные входы | |
| Количество и тип |
До 5 гальванически изолированных Поддержка функции счётных входов |
| Гальваническая изоляция | Групповая, совмещенная с дискретными выходами |
| Номинальное напряжение питания входов | 24 В постоянного или переменного тока |
| Максимально допустимое напряжение на входе | 60 В |
|
Дискретные выходы | |
| Количество и тип | До 3 опторелейных для коммутации постоянного или переменного тока низкого напряжения |
| Гальваническая изоляция | Групповая, совмещенная с дискретными входами |
| Тип защиты |
Ограничительный супрессор и самовосстанавливающийся предохранитель |
|
Условия использования | |
| Рабочий диапазон температур | от 0 °С до +55 °С (для всех вариантов исполнения контроллера) |
| Влажность воздуха | не более 90%, без конденсации |
|
Размеры | |
| ДхВхГ, мм | 155х111,5х36,6 |
| Вес, г | 400 |
| Крепление | Встраиваемое |
* - дополнительная опция
** - восстановление производится на предприятии-изготовителе
