Контроллер Pixel2
Pixel2 – второе поколение модульного программируемого контроллера Pixel от Segnetics (Сегнетикс). Уже привычные и зарекомендовавшие себя контроллеры Pixel выходят на новый уровень. Теперь они стали существенно мощнее, быстрее и функциональнее. Позволяют автоматизировать ещё более сложные технологические системы с удобным эффективным подбором, при масштабировании и расширении системы, только тех средств, которые необходимы именно для решения Вашей конкретной задачи, что существенно снижает стоимость реализации и трудозатраты.
Преимущества нового поколения модульных ПЛК Сегнетикс Pixel2:
- Высокая скорость обработки данных благодаря мощному энергоэффективному процессору с операционной системой Linux;
- Высокоскоростная передача данных на основе системной шины MTBus;
- Возможность расширения до 64 входов/выходов за счет подключения дополнительных модулей MRL;
- Удаленный доступ по технологии VNC через Интернет (управление, просмотр, изменение данных);
- Управление через web-интерфейс SMConfig;

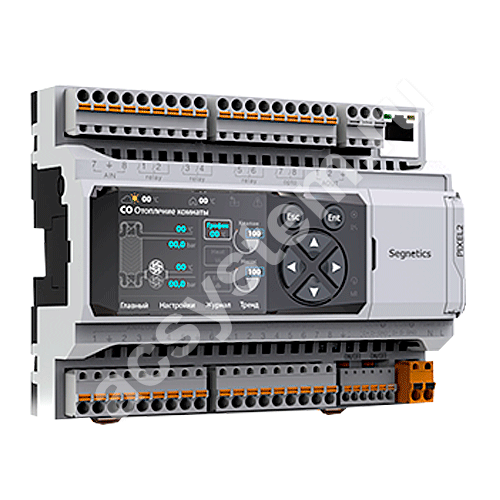

- Большой цветной TFT дисплей 2,4" и силиконовая клавиатура на 6 кнопок с подсветкой (при выборе модели с дисплеем);

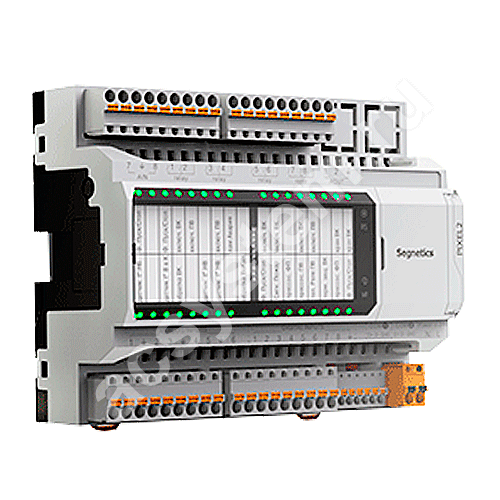

- Доступна модель без дисплея (и клавиатуры) для применения в качестве дополнительного модуля или Slave-контроллера, а также в случае применения с выносной LCD панелью или в системах с ограниченным доступом.
Pixel2 предназначен для автоматизации инженерных систем жизнеобеспечения зданий (вентиляционное оборудование, ИТП, насосные станции), управления различными технологическими процессами и оборудованием.
Контроллер легко программируется с помощью ряда уже привычных инструментов Segnetics (SMLogix, SMArt, SMConfig, SMConstructor и др.) и обеспечивает полную совместимость с программируемыми логическими контроллерами SMH 2010, Pixel, SMH 2G, SMH 2G(i) (снят с производства) и Matrix.
Технические характеристики Pixel2
| HMI | |
|---|---|
| Светодиодная индикация |
Индикатор состояния прибора; Пользовательский трёхцветный индикатор; Два индикатора обмена по встроенным интерфейсам; Два индикатора обмена по интерфейсам сетевого модуля; До 32 индикаторов состояния I/O* |
| LCD TFT дисплей* | 320 х 240, 16 млн. цветов* |
| Клавиатура* | 6 силиконовых кнопок с подсветкой* |
| Часы реального времени | Сменная батарея CR1632 (время работы без питания не менее 3 лет) |
| Звуковая сигнализация | Однотональная |
| Питание | |
| Номинальное напряжение питания | 24 В постоянного или переменного тока |
| Рабочий диапазон напряжений питания |
От 16 до 51 В постоянного тока; От 18 до 36 В переменного тока |
| Максимально допустимое напряжение питания | Кратковременно до 60 В |
| Тип встроенного выпрямителя напряжения | Однополупериодный |
| Гальваническая изоляция встроенной системы питания | Отсутствует |
| Тип защиты | Плавкий предохранитель 2 А (перепаиваемый) |
| Потребляемая мощность |
Не более 7.5 Вт без модулей расширения; Не более 16 Вт с модулями расширения |
| Класс защиты от поражения электрическим током | III |
| Возможность работы от USB | Для конфигурирования контроллера и обновления ПО |
| Интерфейсы | |
| COM1 |
Интерфейс RS-485, 4800 бит/с…115200 бит/с гальваническая изоляция 0.5 кВ; отключаемый «терминатор» 120 Ом; протокол Modbus-RTU; разъём – клеммная колодка |
| COM2 |
Интерфейс RS-485, 4800 бит/с…115200 бит/с без гальванической изоляци отключаемый «терминатор» 120 Ом; протокол Modbus-RTU; разъём – клеммная колодка |
| Порт расширения MRL | Порт для подключения модулей расширения MRL (максимум 2 шт) |
| USB-Device | Стандарт USB 2.0 Разъём «MicroUSB тип B» |
| Слот сетевых модулей | Поддержка сетевых модулей NA с дополнительными интерфейсами** |
| Вычислительное ядро | |
| Процессор | 64-битный |
| Память |
ОЗУ: 256 Мб типа DDR3L ПЗУ: 2 Гб типа SLC NAND Flash |
| Операционная система | Linux Debian + автоматический режим Suspend |
| Дискретные входы | |
| Количество и тип | В зависимости от конфигурации до 32 гальванически изолированных входов с поддержкой функции счётных входов |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Электрическая прочность изоляции | 1.5 кВ |
| Номинальное напряжение питания входов | 24 В постоянного или переменного тока |
| Максимально допустимое напряжение на входе | 60 В |
| Дискретные выходы | |
| Количество и тип |
До 12 опторелейных для коммутации постоянного или переменного тока низкого напряжения; До 8 симисторных для коммутации переменного тока высокого напряжения; До 24 механических реле |
| Гальваническая изоляция | Индивидуальная или групповая, по 2 выхода в группе |
| Прочность изоляции | 2.5 кВ |
| Тип защиты |
Для опторелейных выходов – ограничительный супрессор и самовосстанавливающийся предохранитель; Для симисторных выходов – снабберная цепь и ограничительный супрессор; Для релейных выходов – отсутствует |
| Аналоговые входы | |
| Количество и тип | В зависимости от конфигурации до 8 универсальных аналоговых входов |
| Режимы работы |
Задаётся индивидуально для каждого входа: Измерение величины сопротивления с автоматическим пересчетом в значение температуры для температурных датчиков: 2-проводная или 3-проводная схема подключения; Вход сигнала 0-10 В; Вход сигнала 4-20 мА |
| Поддержка температурных датчиков |
Задаётся индивидуально для каждого входа: Типы датчиков: Pt; Cu; Ni; ТСП; ТСМ; NTC; Термосопротивления с пользовательской настройкой |
| Диапазон измерения напряжения | 0…10 В |
| Максимально допустимое напряжение на входе | ±36 В |
| Диапазон измерения тока | 0…24 мА |
| Максимально допустимый ток | ±80 мА |
| Тип защиты | Электронная защита от превышения допустимого тока; Ограничительный супрессор |
| Аналоговые выходы | |
| Количество и тип | До 8 аналоговых выходов сигнала 0…10 В |
| Диапазон выходных напряжений | 0…10 В |
| Максимально допустимый ток нагрузки выходов | 5 мА |
| Максимально допустимое напряжение на выходе | ±36 В |
| Тип защиты | Электронная защита от превышения допустимого тока; Ограничительный супрессор |
| Размеры | |
| ШхВхГ, мм | 140х110х55 |
| Вес (без упаковки) | 610 г |
| Крепление | на DIN-рейку TS-35/7.5/15 (EN 50022) |
* -
** -
