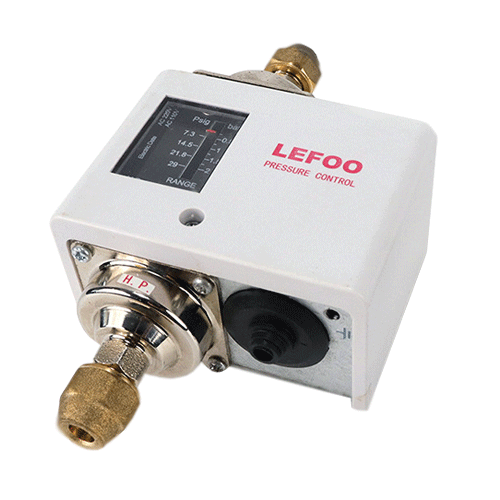

LF5D Реле перепада давления жидкости
Серия LF5D – это реле перепада давления жидкости, которое используется для контроля перепада давления между выпускной и впускной трубками в воде или масляной жидкости.
На трубопровод, который находится рядом с водным или масляным насосом, устанавливается клапан.
Клапан открывается, когда перепад давления между сторонами системы увеличивается или уменьшается, после чего перепад давления в системе нормализуется.
Переключатель управляет клапаном и электроприводом, а также преобразователем перепада давления.
Электрические функции LF5D
| Номинальный ток (А) Номинальное напряжение (В) |
125 В~ | 250 В~ | 24 В~ |
|---|---|---|---|
| Неиндуктивный ток | 20 А | 10 А | 10 А |
| Полная загрузка | 15 A | 8 A | 8 A |
| Заблокированный ротор | 72 A | 72 A | 64 A |
| Температура | -20...+110 ºC | ||
Спецификация LF5D
| Модель | Диапазон регулировки дифференциала (bar) | Заводские настройки (бар) | Максимальное рабочее давление (бар) | |
|---|---|---|---|---|
| Мин. | Макс. | |||
| LF5D2 | 0,5 | 2 | 0,5 | 16,5 |
| LF5D4 | 0,5 | 3,5 | 1 | 16,5 |
| LF5D4H | 0,5 | 3,5 | 1 | 33 |
| LF5D6 | 1 | 6 | 1 | 16,5 |
| LF5D6H | 1 | 6 | 1 | 33 |
Контактные функции LF5D
|
1— общий контакт 1-3 — закрывается при повышении давления 3-5 — открывается при повышении давления ↑ — направление повышения давления |
 |
Соединение по умолчанию — M12x1,25. Если требуется британское соединение, например 7/16-20UNF, пожалуйста, добавьте ＇E＇ в конце модели.

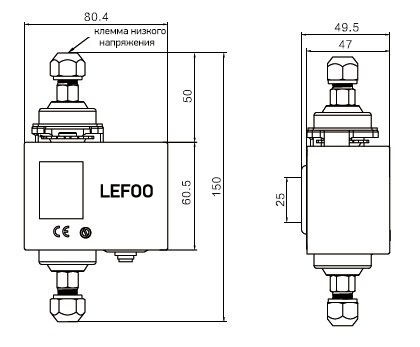

Габаритные размеры LF5D, мм
