LF32 Реле перепада давления воздуха
LF32 — это регулируемое дифференциальное реле давления.
Реле давления LF32 способен обнаруживать малейшие изменения давления благодаря своим размерам и проверенной конструкции.
Уставку реле давления воздуха или точку переключения можно регулировать на месте без использования манометра, с помощью настроечного регулировочного ключа.
Реле LF32 обеспечивает защиту класса IP54. В основном используется в системах отопления и вентиляции, где критически важна необходимость точного контроля расхода воздуха в системах воздуховодов, воздушных фильтрах и заслонках.
Некоторые конкретные области применения реле дифференциального давления LF32:
- Контроль работы вентиляторов;
- Защита теплообменника от замерзания;
- Контроль засорения воздушных фильтров в системах вентиляции;
- Контроль наличия воздушного потока через нагреватели;
- Контроль обледенения теплообменников охладителей, рекуператоров.
Реле давления LF32 можно также использовать в качестве настраиваемого реле давления нагнетания или разряжения в системе контроля перепада давления между смежными помещениями с особыми требованиями (помещения чистых зон, шлюзы и тамбур-шлюзы и т.п.)
Технические данные реле давления LEFOO серии LF32
| Степень защиты | IP54 (в корпусе) |
|---|---|
| Макс рабочее давление | 10 кПа |
| Электрические данные | Сопротивление: Начальное: < 400 миллиОм 1,5 A (0,4 A) при 250 В |
| Рабочая температура | -20 °C...+85 °C |
| Положение установки | Диафрагмой в любом вертикальном положении |
| Подключение | Выход 6,0 мм Ø. Для установки трубки |
| Контакторы | 6,4 мм (0,25") медный сплав |
| Контакты | SPST или SPDT |
| Среда | Воздух, негорючие и неагрессивные газы |
| Одобрение | UL, CE |
| Модель | Диапазон давлений | Перепад давления | Точность |
|---|---|---|---|
| LF32-02 | 20 ~ 200 Па | 10 Па | +/-15 % |
| LF32-03 | 30 ~ 300 Па | 10 Па | +/-15 % |
| LF32-04 | 40 ~ 400 Па | 20 Па | +/-15 % |
| LF32-05 | 50 ~ 500 Па | 20 Па | +/-15 % |
| LF32-10 | 200 ~ 1000 Па | 100 Па | +/-15 % |
| LF32-25 | 500 ~ 2500 Па | 150 Па | +/-15 % |
| LF32-50 | 1000 ~ 5000 Па | 250 Па | +/-15 % |

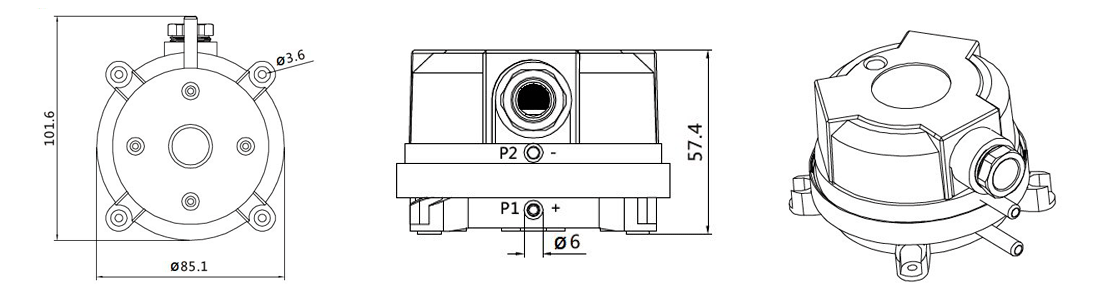

Габаритные размеры LF32, мм
