Регулирующие шаровые клапаны с резьбовым присоединением HOOCON. Серия 8100

Узнать цену

Регулирующие шаровые клапаны HOOCON серии 8100 предназначены для применения в системах отопления, вентиляции и кондиционирования воздуха (HVAC):

1. Бойлерные системы;
2. Крышные кондиционеры;
3. Вентиляционные установки;
4. Системы обработки воздуха;
5. Змеевики воздухоподогревателя;
6. VAV-системы вентиляции и осушения.

Регулирующие шаровые клапаны HOOCON серии 8100 имеют внутреннюю резьбу и выпускаются в двухходовом и трехходовом исполнении. Номенклатурный ряд включает шаровые клапаны диаметром 15, 20, 25, 32, 40 и 50 мм с пропускной способностью 1,6 м³/ч, 2,5 м³/ч, 4,0 м³/ч, 6,3 м³/ч и 10,1 м³/ч в соответствии с таблицей маркировки.

Управление шаровыми кранами HOOCON серии 8100 осуществляется при помощи электроприводов HOOCON серии UDR с пружинным возвратом или без возвратной пружины, с двухпозиционным или плавным управлением. Возможен заказ заводской установки электропривода на шаровой клапан HOOCON (по умолчанию установка управляющего устройства производится на объекте).

Маркировка регулирующих шаровых кранов HOOCON 8100-BV 8100-BV(1)(2)(3)

(1) Тип: 2 - двухходовой; 3 - трехходовой

(2) Диаметр DN: 15 - 15 мм...50 - 50 мм

(3) Пропускная способность, kVs, м³/ч: 1,6 - 10,1

Пример маркировки:

8100-BV220D – 2-ходовой регулирующий шаровой кран HOOCON, DN - 20 мм, пропускная способность 6,3 м³/ч.

Характеристики шаровых клапанов HOOCON серии 8100:

1. Тип: двухходовой/трехходовой;
2. Диаметр DN, мм: 15/20/25/32/40/50;
3. Пропускная способность kVs (м³/ч): 1,6/2,5/4,0/6,3/10,1;
4. Угол поворота: 0° - 90°;
5. Максимальный рабочий перепад давления: 0,35 МПа;
6. Рабочая среда: холодная и горячая вода (максимальное содержание этиленгликоля ≤ 50 %);
7. Температура среды: -9 °С...+95 °С;
8. Тип присоединения: внутренняя резьба;
9. Устройство управления заслонкой (электропривод):
   HOOCON серии UDR с возвратной пружиной или без, управление двухпозиционное или плавное,
   управляющий сигнал 0(2)…10 В, 0(4)…20 мА,
   сигнал обратной связи 0(2)…10 В, 0(4)…20 мА;

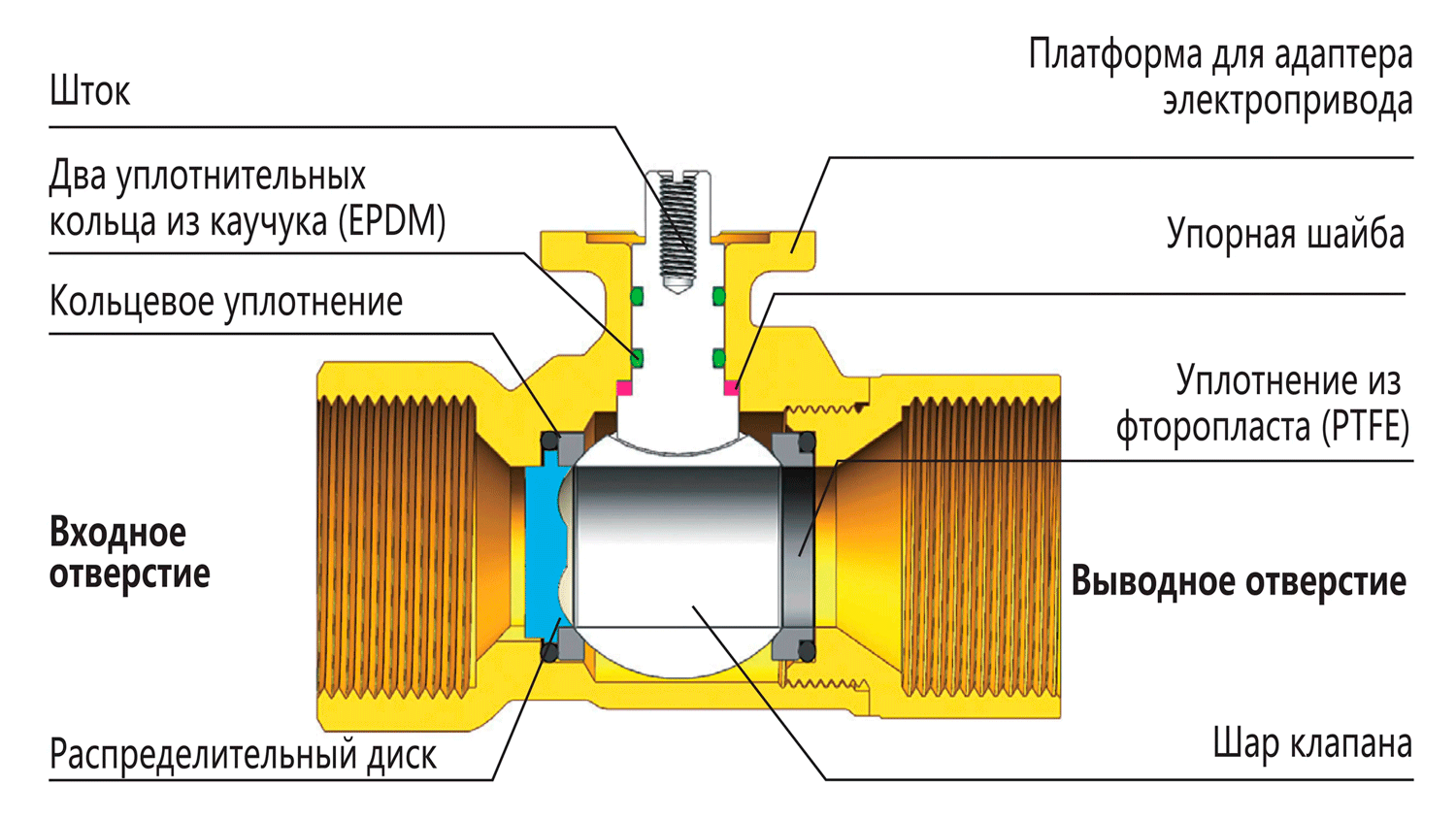

10. Материалы:
    шаровой кран – латунь,
    золотниковый шток и шар клапана – нержавеющая сталь 304,
    штоковые уплотнения – каучук (EPDM), двойные,
    шаровые уплотнения – фторопласт (PTFE),
    встроенный в корпус обратный клапан.

Основные преимущества регулирующих шаровых клапанов HOOCON серии 8100:

1. Надежность;
2. Компактность;
3. Гарантия 24 месяца;
4. Многофункциональность;
5. Длительный срок службы;
6. Широкая область применения;
7. Большой номенклатурный ряд;
8. Высокое рабочее давление (4,0 МПа / 1,6 МПа).
